Marca: BOSCH
Modelo: PIK775T01E
Problema: Placa inducción BOSCH PIK775T01E saltan plomos y no funciona
Manual Instrucciones:
REF.Int.: 017113

Recibimos la llamada de un cliente que tiene una placa de inducción BOSCH PIK775T01E que saltaron los plomos y ahora la parte derecha no funciona.

En el domicilio del cliente lo primero que comprobamos es que la instalación de la cocina no se realizó bien, dispone de muy poco espacio para la ventilación.

Las cocinas de inducción necesitan 10 cm para evacuar el calor justo debajo de la encimera. De no ser así, antes o después alguno de los módulos de potencia se recalentará y se terminará quemando.

Volviendo a la reparación, comprobamos la avería y desencastramos la cocina.

La abrimos tal y como se puede ver en las fotos adjuntas.

Se puede ver también que la cocina esta muy manchada de aceite, esto es debido a que el instalador tampoco colocó correctamente la junta aislante, permitiendo que escurrieran los líquidos debajo del cristal pudiendo llegar (como es el caso) a la caja de la electrónica y pudiendo causar una avería.

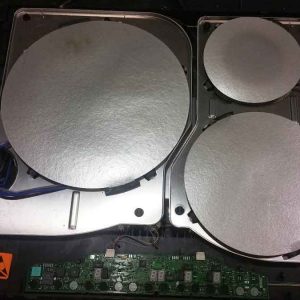

Una vez retirado el cristal, accedemos a los inductores, que también hay que retirar para acceder a los módulos de potencia.

Hay que recordar que a través de estos módulos pasa mucha intensidad y puede ser mortal si se toca de manera inadecuada.

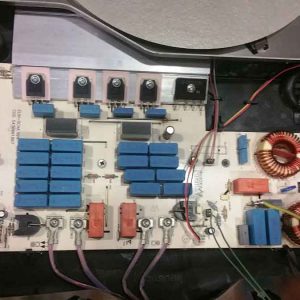

Con el polímetro comprobamos la etapa de potencia, su amplificador y su oscilador.

Encontramos en corto el puente rectificador, 2 IGBT´s el fusible pista reventado, varios condensadores de filtrado desvalorizados y una resistencia de regulación de voltaje abierta.

Esta placa ha sufrido mucho por diversos motivos, temperatura y líquidos.

Procedemos a subsanar todos los daños encontrados y le aplicamos corriente directamente.

Verificamos los voltajes en los puntos de control que indica el fabricante, y parece que todo es correcto, por lo que procedemos a colocar de nuevo los inductores y el cristal.

Colocamos una nueva junta estanca, esta vez bien colocada.

Encastramos de nuevo la cocina en su alojamiento.

El cliente dice que él se ocupa de la ventilación, quiere eliminar un cajón e instalar una rejilla de ventilación.

Conectamos de nuevo la placa de inducción BOSCH PIK775T01E a la corriente y verificamos que funciona correctamente y que las rampas térmicas son las adecuadas.

Dejamos que el cliente verifique su funcionamiento y una vez conforme le damos la factura con la garantía para su tranquilidad.

Características BOSCH PIK775T01E
  • Placa Inducción 3 zonas.
  • Control táctil.
  • Indicador de calor residual.
  • Función temporizador.
  • Función golpe de calor.
  • Función Powerfull.
  • Cristal biselado y metálico en el frente.
  • Fácil limpieza.
  • Potencia máxima 6800w.

2 Comentarios

  1. Hola.
    Tengo este madelo de placa y lo que me pasa es que cuando lleva un tiempo funcionando,8/10 minutos,se apaga totalmente y a los 4/5 segundos se vuelve a encender durante otros 4/5 segundos y así sucesivamente,como si “entrase en bucle”.
    No marca ninguna alarma y si la apago,queda la “h”,minúscula,eso es que no cogió mucha temperatura.
    Lo hace con cualquiera de los fuegos cuando estos son circuitos independientes.
    Cambiamos los condensadores de la zona “doble” por probar,pero sigue igual.
    Suponemos que podrá ser de la zona del mando,ya que es común y que será de algún sensor…..
    Os pasó alguna vez?????.
    que puede ser????.

    Muchas Gracias.

    Un Saludo

    • Hola José M.

      Sí, todo indica que se trata del TouchControl.
      También comprobaría el ventilador. En esta placa lleva sensor de giro con pulsos (tacómetro) por lo que si comenzamos a trabajar con la placa, esta manda tensión al ventilador y si no recibe pulsos, sea cual sea el fuego seleccionado, dará error.

      Esperamos haberte ayudado.
