Inducción Kuppersbusch EKI 307.1M-93 error E5

Marca: Kuppersbusch
Modelo: EKI 307.1M-93
Problema: Inducción Kuppersbusch EKI 307.1M-93 error E5
Manual Instrucciones:
REF.Int.: 018161

Acudimos a la llamada de un cliente que requiere nuestros servicios ya que una placa de inducción Kuppersbusch EKI 307.1M-93 devuelve un error E5 después de saltar los plomos y ya no pueden cocinar.

Ya en  su domicilio comprobamos que debajo de la cocina no dispone de ninguna rejilla de ventilación. Hay un cajón, que en condiciones de uso intenso, podría provocar un sobrecalentamiento.

Una vez advertido el cliente, procedemos a desmontar el aparato. En este caso, al tratarse de un sistema dominó, hay que retirar las uniones de acero.

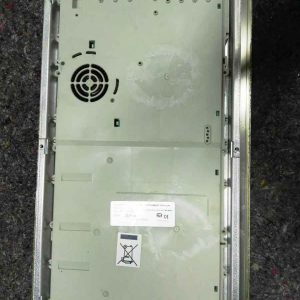

Una vez fuera, pasamos a desmontar el aparato tal y como se pude ver en las fotos adjuntas.

Ya retirado el cristal, los inductores y el Touchcontrol, tenemos a la vista la electrónica de potencia.

Se comprueba que ambas placas han sido dañadas. Ea placa filtro se reponen las protecciones y se cambian los elementos de filtrado que se encuentran desvalorizados.

Respecto al módulo de potencia, en este caso está bastante mas dañado. El puente rectificador se encuentra en corto, los IGBT´s y diodos de drenaje.

Además, hay uno de los condensadores de resonancia que se encuentra fogueado.

En este caso, el daño es tan alto, que en vez de reparar el módulo, optamos por poner uno nuevo.

Aprovechamos para limpiar el ventilador y comprobar que sus revoluciones en funcionamiento sean las correctas y ajustamos el resto de componentes.

Cerramos la placa de inducción Kuppersbusch EKI 307.1M-93 y la encastramos de nuevo con el resto de elementos del sistema dominó.

Probamos de nuevo su funcionamiento y ahora sí trabaja como debe.

Una vez verificado por nosotros dejamos que sea el cliente el que vuelva a testar su cocina, y una vez conforme procedemos a rellenar la garantía para su tranquilidad de una reparación duradera.

Damos por finalizada la reparación
